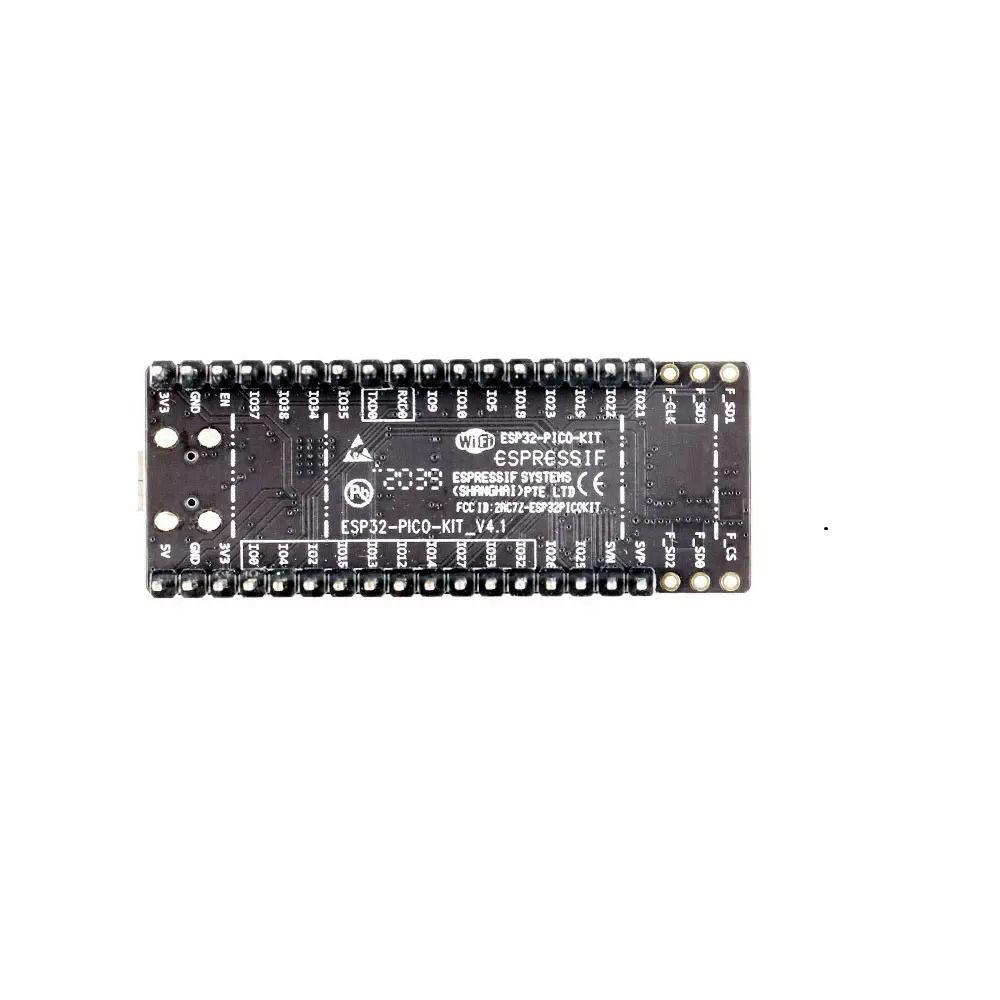

ESP32-PICO-KIT es una mini placa de desarrollo basada en ESP32.
El núcleo de esta placa es ESP32-PICO-D4, un módulo System-in-Package (SiP) con funcionalidades completas de Wi-Fi y Bluetooth. En comparación con otros módulos ESP32, ESP32-PICO-D4 integra los siguientes componentes periféricos en un solo paquete, que de otro modo tendrían que instalarse por separado:
Oscilador de cristal de 40 MHz
4 MB de memoria flash
Condensadores de filtro
Enlaces de coincidencia de RF
Esta configuración reduce los costos de componentes externos adicionales, así como el costo de ensamblaje y prueba, y también aumenta la usabilidad general del producto.
La placa de desarrollo cuenta con un circuito puente USB-UART que permite a los desarrolladores conectar la placa al puerto USB de una computadora para flashear y depurar.
Todas las señales de E/S y la alimentación del sistema ESP32-PICO-D4 se dirigen a dos filas de headers de 20 x 0,1'' en ambos lados de la placa de desarrollo para facilitar el acceso. Para mayor compatibilidad con los cables Dupont, los headers 2 x 17 se llenan con dos filas de pines macho. Los headers restantes de 2 x 3 al lado de la antena no están llenas. Estos pin headers pueden ser soldados posteriormente por el usuario si es necesario.
Hay dos versiones de tableros ESP32-PICO-KIT, respectivamente con cabezales macho y cabezales hembra.
Los headers 2 x 3 no llenas con pines están conectadas a la memoria flash integrada en el módulo SiP ESP32-PICO-D4.
ESP32-PICO-D4: Módulo ESP32-PICO-D4 estándar soldado a la placa ESP32-PICO-KIT. El sistema ESP32 completo en un chip (ESP32 SoC) se ha integrado en el módulo SiP, requiriendo solo una antena externa con red de coincidencia LC, condensadores de desacoplamiento y una resistencia pull-up para que las señales EN funcionen correctamente.
LDO: Regulador de voltaje de baja caída (LDO) de 5V a 3.3V.
Puente USB-UART de un solo chip: CP2102 en V4 proporciona velocidades de transferencia de hasta 1 Mbps y CP2102N en V4.1 ofrece velocidades de transferencia de hasta 3 Mbps.
Puerto Micro USB: Interfaz USB. Fuente de alimentación para la placa, así como la interfaz de comunicación entre una computadora y la placa.
LED de encendido de 5V: Este LED rojo se enciende cuando se suministra alimentación a la placa.
E/S: Todos los pines del ESP32-PICO-D4 están divididos en pin headers. Puede programar ESP32 para habilitar múltiples funciones, como PWM, ADC, DAC, I2C, I2S, SPI, etc.
Botón BOOT: Botón Descargar. Al mantener pulsada la tecla Boot y, a continuación, pulsar EN se inicia el modo de descarga de firmware para descargar el firmware a través del puerto serie.
Botón EN: Botón Reiniciar.
Hay tres formas mutuamente excluyentes de proporcionar energía a la junta:
Puerto micro USB, fuente de alimentación predeterminada
Pines de cabecera 5V / GND
Pines de cabecera 3V3 / GND
Las dimensiones son 52 x 20.3 x 10 mm (2.1'' x 0.8'' x 0.4'')
