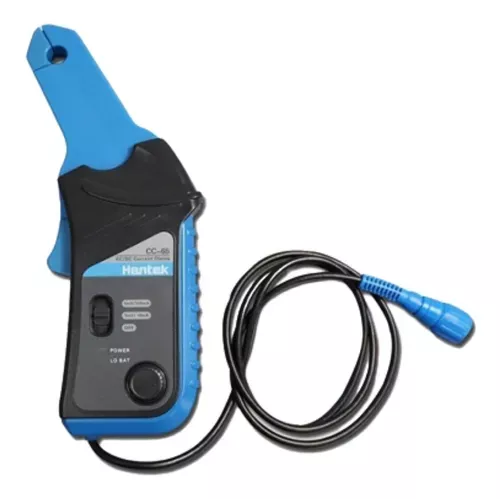

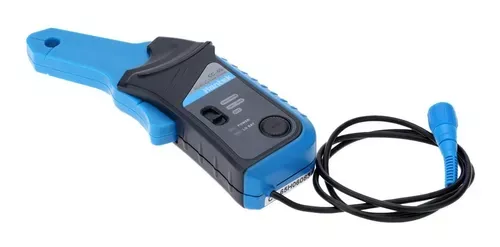

Transductor que permite que su multímetro mida datos actuales y que su osciloscopio mida las formas de onda actuales. Se suministra con cable en espiral con conector banana recto o conector BNC.
Al medir la corriente AC/DC con la abrazadera de corriente, el multímetro o alcance puede medir directamente la corriente hasta 65 A, con una frecuencia de hasta 20 KHz; en este método, no hay necesidad de romper un circuito o afectar el aislamiento para medir la corriente; la abrazadera de corriente no solo está disponible para la detección o monitor de la corriente de arrastre posiblemente existente, sino para la medición con poco espacio utilizando su mandíbula extendida. Sin embargo, es necesario para girar los botones de ajuste cero en la abrazadera hasta que el multímetro o el alcance lean cero.
-Rango de frecuencia CA/CC: hasta 20 kHz.
-Rango de medición efectivo: 20 mA a 65 A CC.
-Transductor de corriente está compuesto por elementos permalloy y hall, que transforman linealmente la corriente CA o CC en voltaje de corriente CA o CC.
-Si se conecta a un osciloscopio mediante un conector tipo BNC, podrá observar las formas de onda actuales.
-Si se conecta a un multímetro mediante conector tipo banana, se pueden obtener los datos actuales.
Aplicación:
-Medición de circuitos de potencia y análisis de mal funcionamiento.
-Medición del accionamiento del motor del convertidor de frecuencia (u otros dispositivos electrónicos).
-Medida de equipos de electrónica de potencia.
