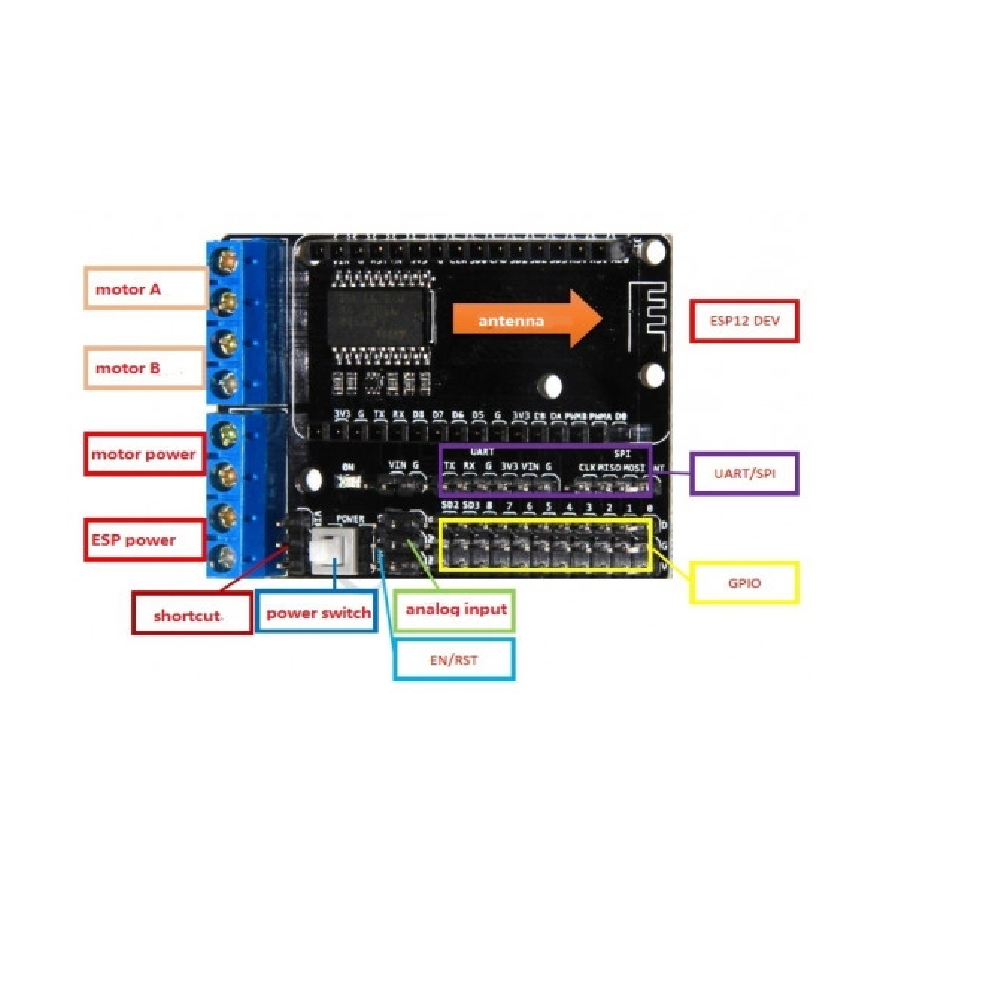

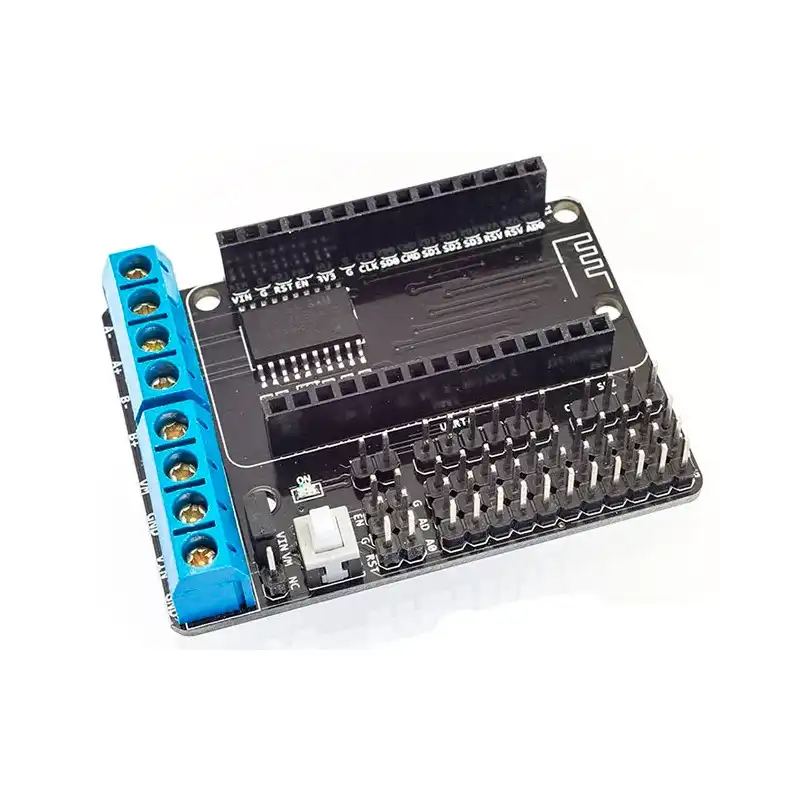

La Shield de Expansion para Puertos I/O y motores con un Puente H L293DD, proporciona un facil acceso a los GPIO y demas puertos en la Tarjeta de Desarrollo NodeMCU V02 emparejandolos con pines de corriente (v ) y tierra (GND) para el facil uso de sensores, modulos y demas accesorios. Ademas integra un puente H doble L293DD para controlar 1 motor a pasos o 2 motores de corriente directa (DC).
Características:

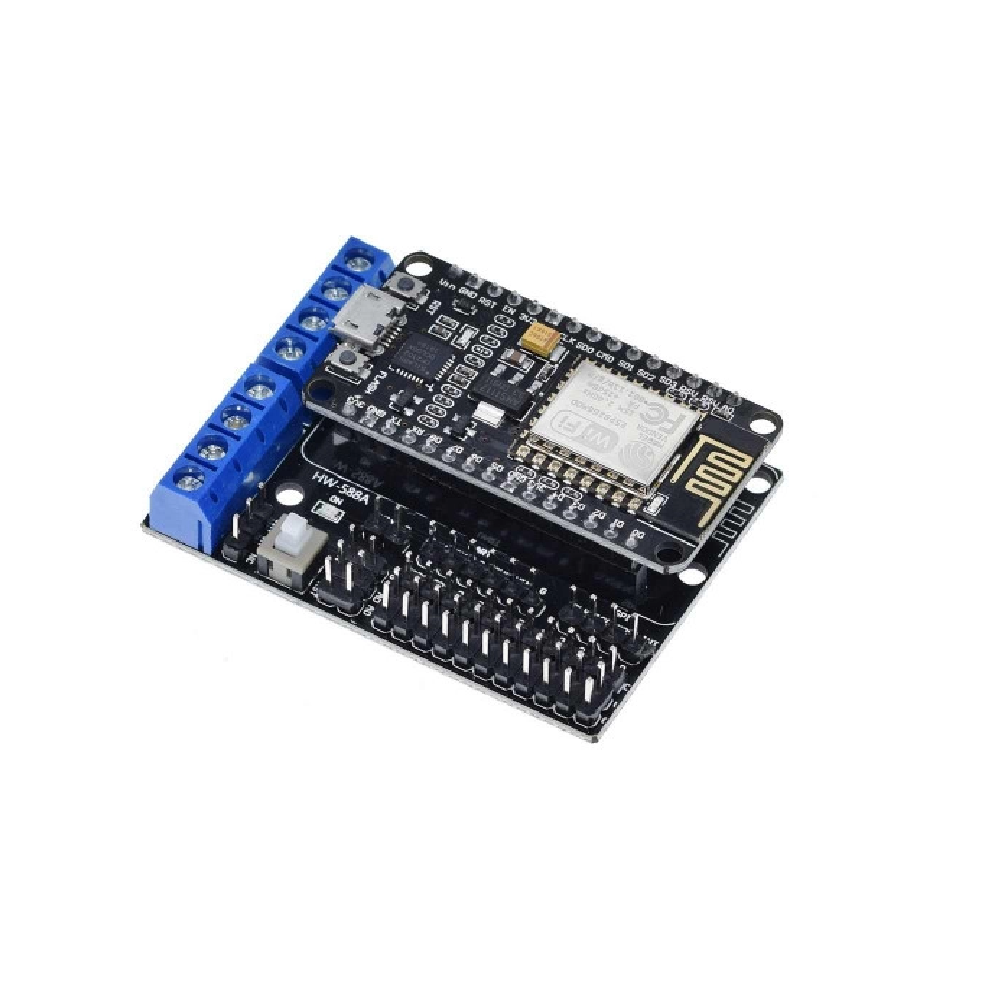

Compatible con NodeMcu Amica (v2)
Potencia del motor (VM): 4.5 V - 36 V
Control de potencia (VIN): 4.5 V - 9 V (10 Vmax)
Módulo proporciona cortocircuito sub (corta la VM Y VIN)
Lógica de funcionamiento actual Iss: menorque 60mA (VI = L), menorque22ma (VI = H);
Conduce parte de la corriente de trabajo Io: menorque 2A;
Máxima disipación de energía: 4 W (T = 90)
Nivel de entrada de señal de control: alto: 2.3V menorque vih menorque vin; baja:-V menorque vil menorque 1. 5 V
Temperatura de trabajo:-25 - 125
Tipo de unidad: dual de alta potencia conductor del H-puente
