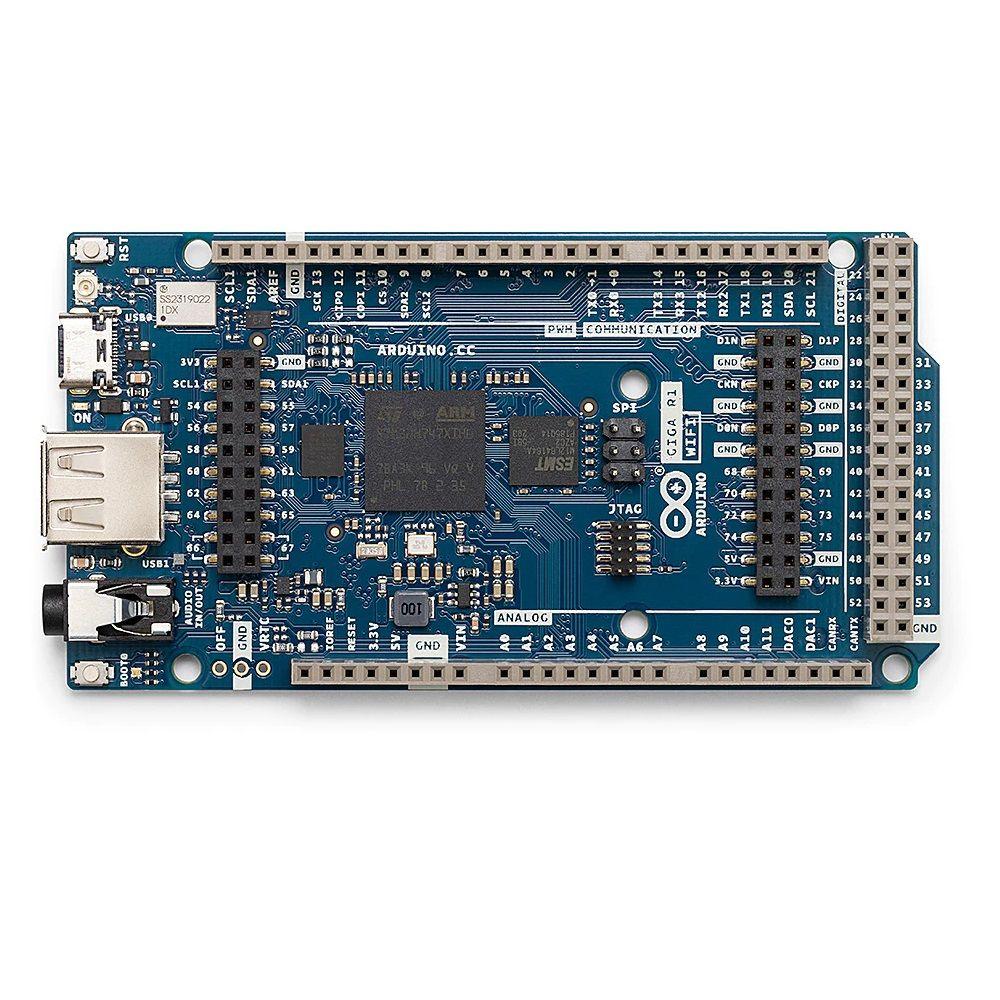

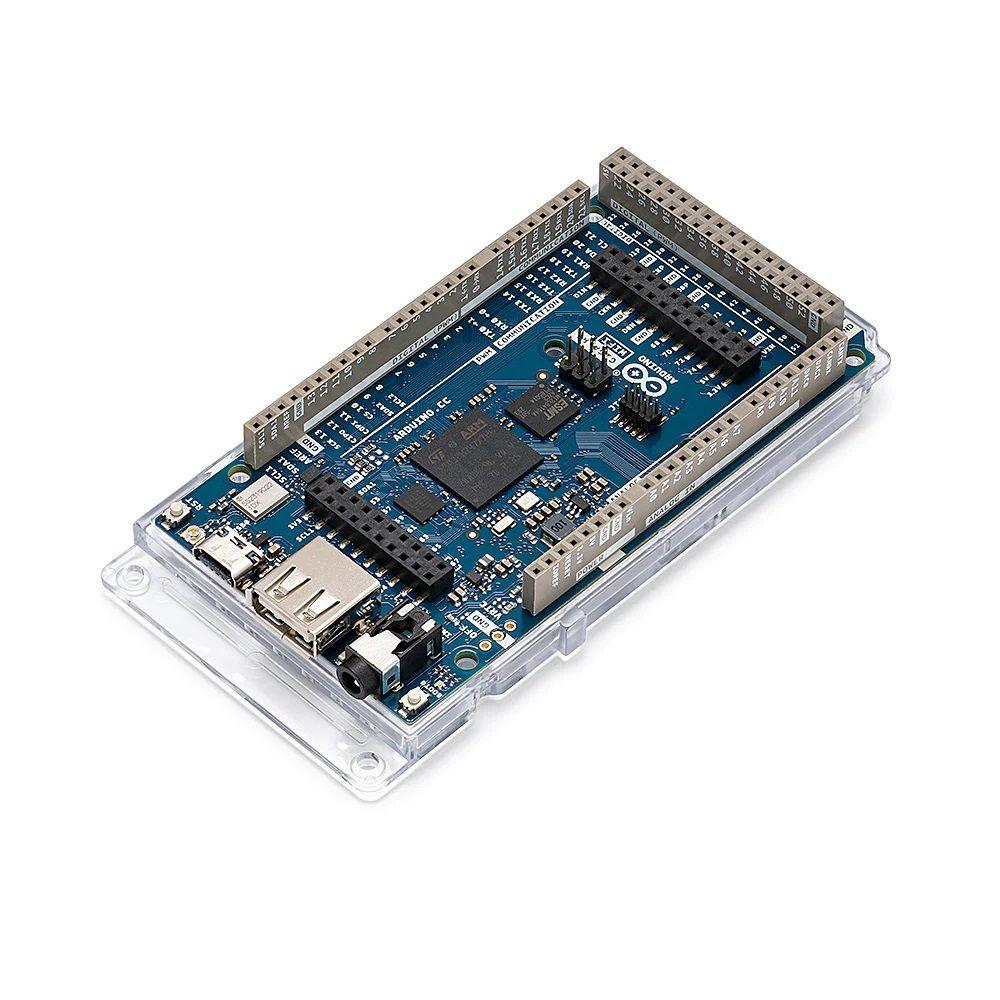

El Arduino GIGA R1 WiFi está diseñado para creadores ambiciosos que quieren mejorar su juego. Nivela el campo de juego para jugadores, artistas, diseñadores de sonido y cualquier persona que llegue al mundo de la tecnología con grandes ideas con un presupuesto limitado, porque incluye funciones avanzadas en un componente accesible, con el mismo factor de forma que nuestros populares Mega y Due.
Analicemos todas las poderosas características de esta placa.
Microcontrolador (STM32H747XI): Este microcontrolador de doble núcleo de 32 bits te permite tener dos cerebros hablando entre sí (un Cortex-M7 a 480 MHz y un Cortex-M4®® a 240 MHz) incluso puedes ejecutar micropython en uno y Arduino en el otro.
Comunicación inalámbrica (Murata 1DX): Ya sea que prefiera Wi-Fi® o Bluetooth®, el GIGA R1 WiFi lo tiene cubierto. Incluso puede conectarse rápidamente a Arduino IoT Cloud y realizar un seguimiento de su proyecto de forma remota. Y si te preocupa la seguridad de la comunicación, el ATECC608A mantiene todo bajo control.
Puertos de hardware y comunicación: Siguiendo el legado del Arduino Mega y el Arduino Due, el GIGA R1 WiFi cuenta con 4 UART (puertos serie de hardware), 3 puertos I2C (1 más que sus predecesores), 2 puertos SPI (1 más que sus predecesores), 1 FDCAN.

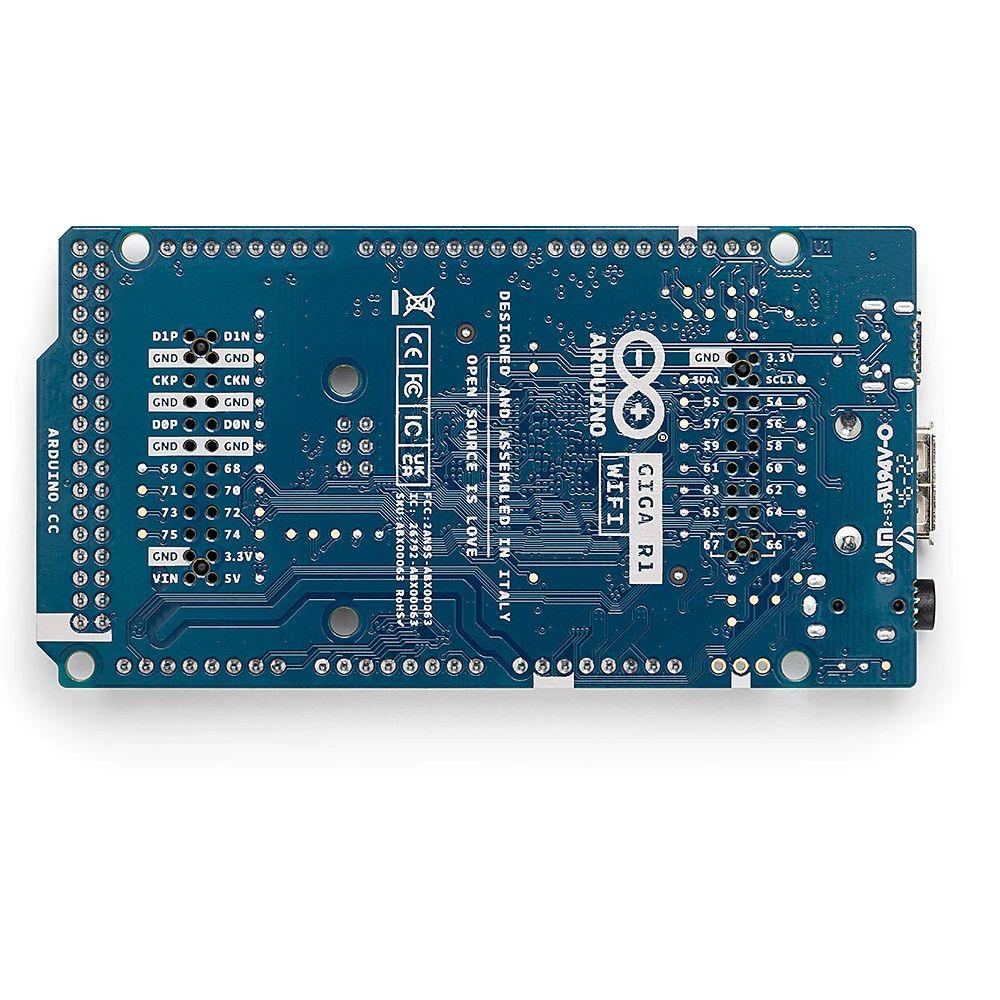

GPIOs y pines adicionales: Queríamos mantener el mismo factor de forma del Mega y el Due, para que puedas adaptar fácilmente tus shields personalizados al WiFi GIGA R1 (¡recuerda que esta placa funciona a 3,3V!) y añadimos cabezales adicionales para acceder a pines adicionales, dejando el recuento total en 76 pines GPIO, Y lo mejor de todo es que puedes acceder a ellos desde abajo, así que mantén tu proyecto como está y piensa en cómo expandirlo. Además, agregamos dos nuevos pines: un VRTC para que pueda conectar una batería para mantener el RTC en funcionamiento mientras la placa está apagada y un pin OFF para que pueda apagar la placa.
Conectores: El GIGA R1 WiFi tiene conectores adicionales a bordo que facilitarán la creación de su proyecto sin ningún hardware adicional. Este tablero cuenta con:
Conector USB-A adecuado para alojar memorias USB, otros dispositivos de almacenamiento masivo y dispositivos HID como teclado o ratón.
Conector de entrada-salida de 3,5 mm conectado a DAC0, DAC1 y A7.
USB-C® para alimentar y programar la placa, así como simular un dispositivo HID como un ratón o un teclado.
Conector Jtag, 2x5 1.27mm.
Conector de cámara Arducam de 20 pines.
Soporte de voltaje más alto: En comparación con sus predecesores que admiten hasta 12 voltios, el GIGA R1 WiFi puede manejar un rango de 6 a 24 voltios.
Especificaciones
Microcontrolador:
STM32H747XI MCU dual Cortex-M7®+M4 de 32 bits de bajo consumo (® hoja de datos)
Módulo de radio:
Murata 1DX dual WiFi 802.11b/g/n 65 Mbps y Bluetooth® (ficha técnica)
Elemento seguro:
ATECC608A-MAHDA-T (hoja de datos)
USB:
USB-C®: Puerto de programación / HID
USB-A: Host (habilitar con PA_15)
Pines:
Pines de E/S digitales: 76
Pines de entrada analógica: 12
DAC: 2 (DAC0/DAC1)
Pines PWM: 12
Misc: Pin VRT y OFF
Comunicación:
UART: Sí, 4x
I2C: Sí, 3x
SPI: Sí, 2x
Can: Sí (requiere un transceptor externo)
Conectores:
Cámara: I2C + D54-D67
Monitor: D1N, D0N, D1P, D0P, CKN, CKP + D68-D75
Conector de audio: DAC0, DAC1, A7
Poder:
Voltaje de funcionamiento del circuito: 3.3V
Voltaje de entrada (VIN): 6-24V
Corriente continua por pin de E/S: 8 mA
Velocidad de reloj:
Córtex® M7: 480 MHz
Córtex® M4: 240 MHz
Memoria:
STM32H747XI: 2 MB de memoria flash, 1 MB de RAM
Dimensiones:
Ancho: 53 mm
Largura: 101 mm
