El Nano R4 fusiona la característica facilidad de uso de Arduino con el potente microcontrolador Renesas RA4M1, lo que permite una escalabilidad sin esfuerzo, pasando del prototipado en el UNO R4 a aplicaciones listas para producción.
Compacto y versátil, el Nano R4 mantiene la misma asignación de pines (pinout) que otras placas de la familia Nano y presenta pines castellated (dentados) para una fácil integración de hardware, un conector Qwiic integrado para una rápida expansión de sensores y periféricos, y un LED RGB programable para una retroalimentación intuitiva del sistema. Su diseño de componentes de una sola cara lo hace ideal para productos con restricciones de espacio y para soldadura SMD en placas portadoras personalizadas, asegurando una transición fluida desde las pruebas de laboratorio hasta la implementación en el mundo real.
Gracias a su compatibilidad con las herramientas y librerías familiares de Arduino (incluyendo aquellas para el Arduino UNO R4 Minima), el Nano R4 ofrece a desarrolladores y diseñadores una ruta optimizada para construir soluciones compactas, conectadas y listas para producción.
Beneficios clave
Transición sin esfuerzo de la creación de prototipos a la producción: aproveche el microcontrolador RA4M1 en el que ya se confía en la familia UNO R4, con ajustes mínimos de código necesarios.
Diseño compacto y listo para la producción: el pequeño tamaño de 4,3 x 1,7 cm, los pasadores almenados y los componentes de un solo lado facilitan la integración en hardware personalizado.
Fácil expansión: El conector Qwiic incorporado y el puerto I2C adicional de 5 V permiten una conectividad perfecta con una amplia gama de sensores y actuadores, incluidos los nodos Modulino.
Retroalimentación personalizable: use el LED RGB programable para indicar los estados del sistema para una depuración más rápida y una interacción más inteligente con el usuario.
Plataforma flexible y familiar: disfrute del rico ecosistema de Arduino, el entorno de desarrollo intuitivo y el sólido soporte de la comunidad.
jemplos de aplicación para explorar
Sistemas industriales integrados: Gracias a su diseño compacto y sus características listas para la producción, el Nano R4 es ideal para crear soluciones industriales integradas donde el espacio es limitado pero la confiabilidad es crítica.
Automatización del hogar: Con una fácil integración de sensores y actuadores, el Nano R4 permite un rápido desarrollo de productos conectados e inteligentes que facilitan su vida diaria.
Prototipos que escalan a producción: Al llevar adelante el microcontrolador RA4M1 que ya se incluye en la familia UNO R4, el Nano R4 permite a los desarrolladores crear prototipos de proyectos avanzados de computación de borde y convertirlos en diseños de producción compactos con un mínimo de retrabajo.
Proyectos compactos de robótica y automatización: El tamaño reducido y las sólidas opciones de conectividad del Nano R4 lo hacen perfecto para robótica miniaturizada, dispositivos autónomos y sistemas industriales automatizados que requieren un control confiable y flexible.
Plataformas de hardware personalizadas: Para los diseñadores que buscan la personalización del hardware sin comenzar desde cero, el diseño almenado del Nano R4 simplifica la integración en PCB a medida para productos especializados en los sectores industrial, comercial o de consumo.
Nombre: Arduino Nano R4
SKU: ABX00142
Microcontrolador: Renesas RA4M1 (Arm® Cortex-M4®)
USB:
USB-C®
Puerto de programación

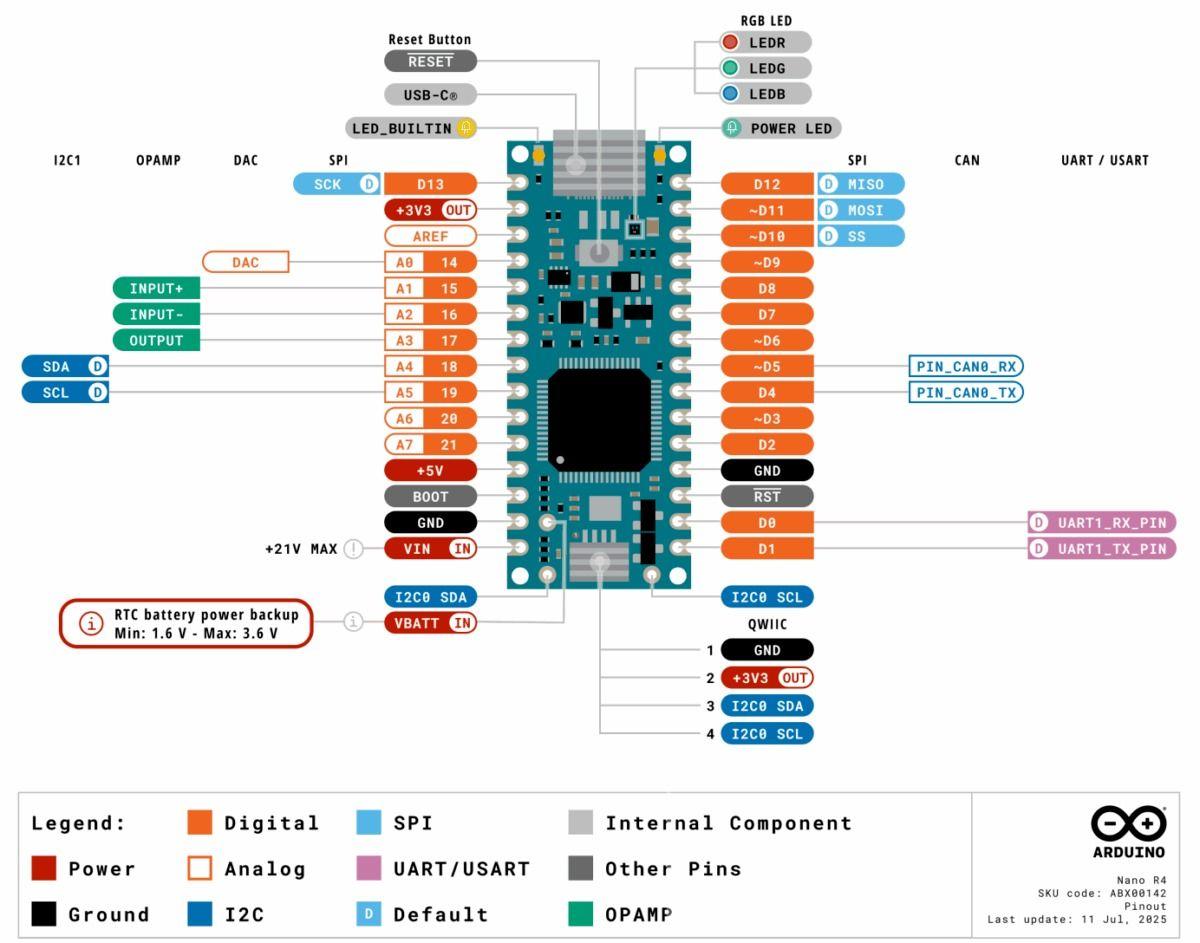

Pines:
Pines de E/S digitales: 21 (todas las E/S expuestas pueden usarse como digitales)
Pines de entrada analógica: 8
DAC: 1
Pines PWM: 6
Interrupciones externas: 2, 3
Misc:
DAC: A0
Amplificador operacional (OpAmp): A1, A2, A3
VRTC: J5
Comunicación:
UART: 1
I2C: 2 (5V: A4, A5 / 3.3V: Qwiic, J3, J4)
SPI: 1
CAN: 1
Poder:
Tensión de funcionamiento del circuito: +5 VDC
Voltaje de entrada (VIN): +6–21 VCC
Corriente continua por pin de E/S: 8 mA
Velocidad del reloj:
Núcleo principal: 48 MHz
Memoria (RA4M1):
Flash: 256 kB
RAM: 32 kB
EEPROM: 8 kB
Dimensiones:
Ancho: 18 mm
Largo: 45 mm
