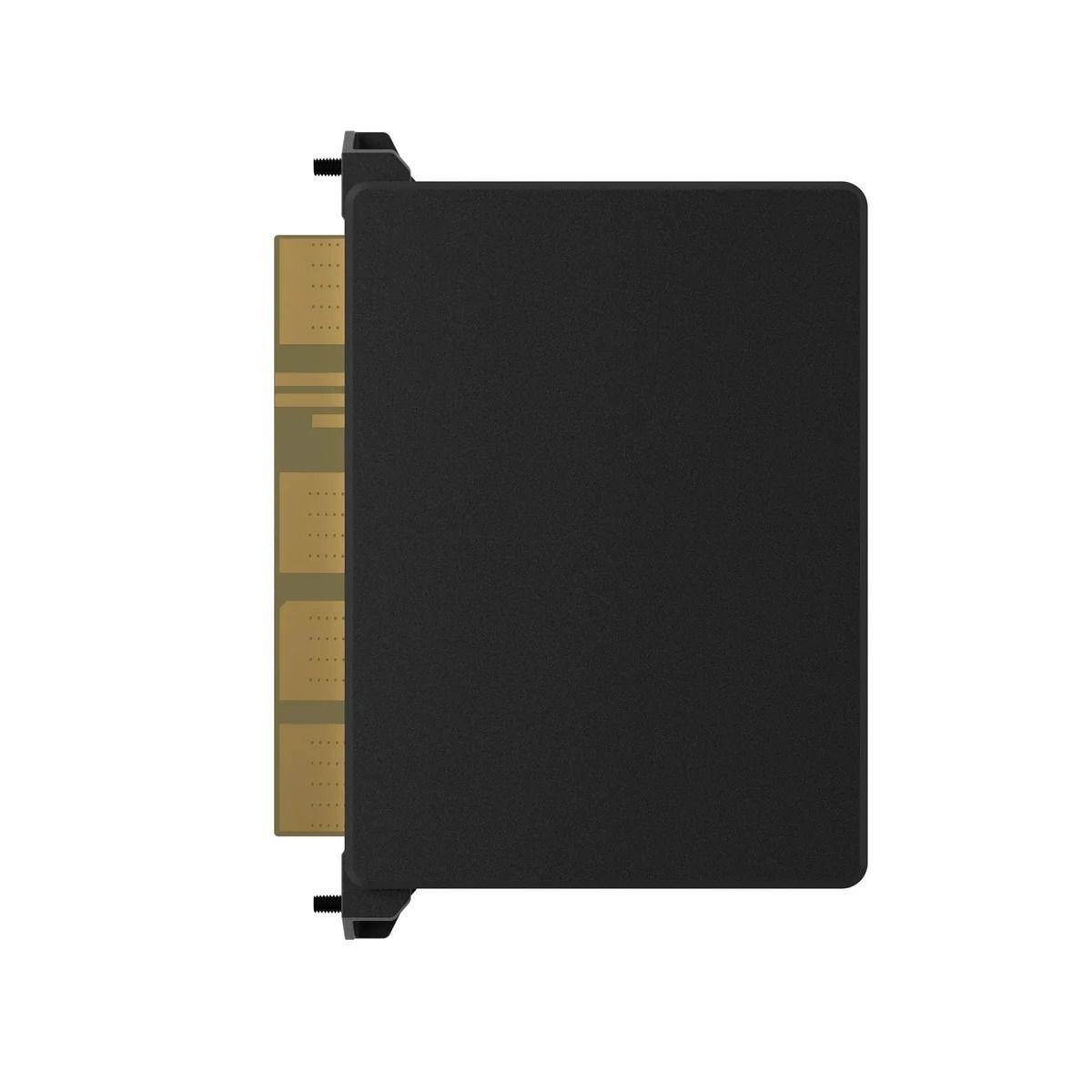

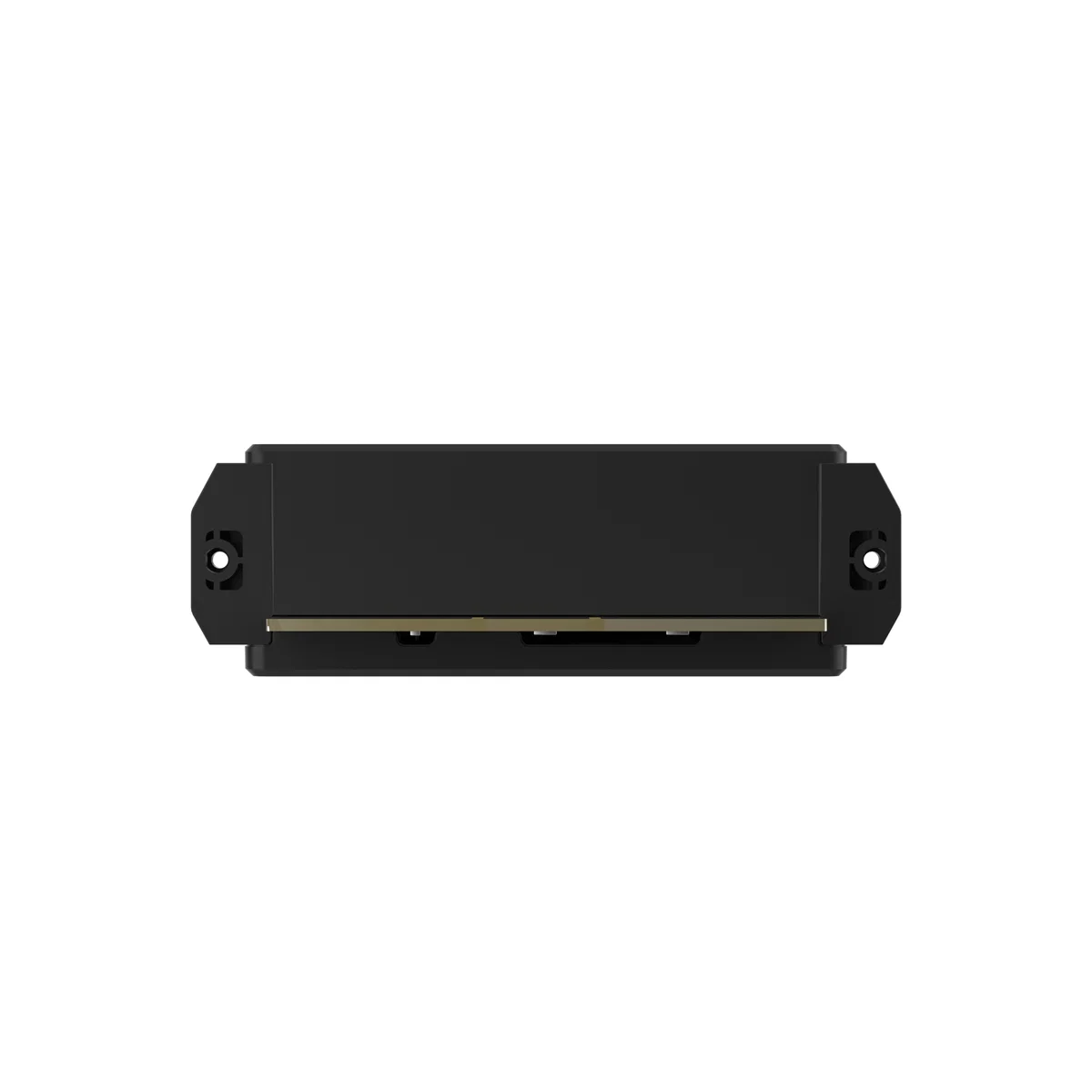

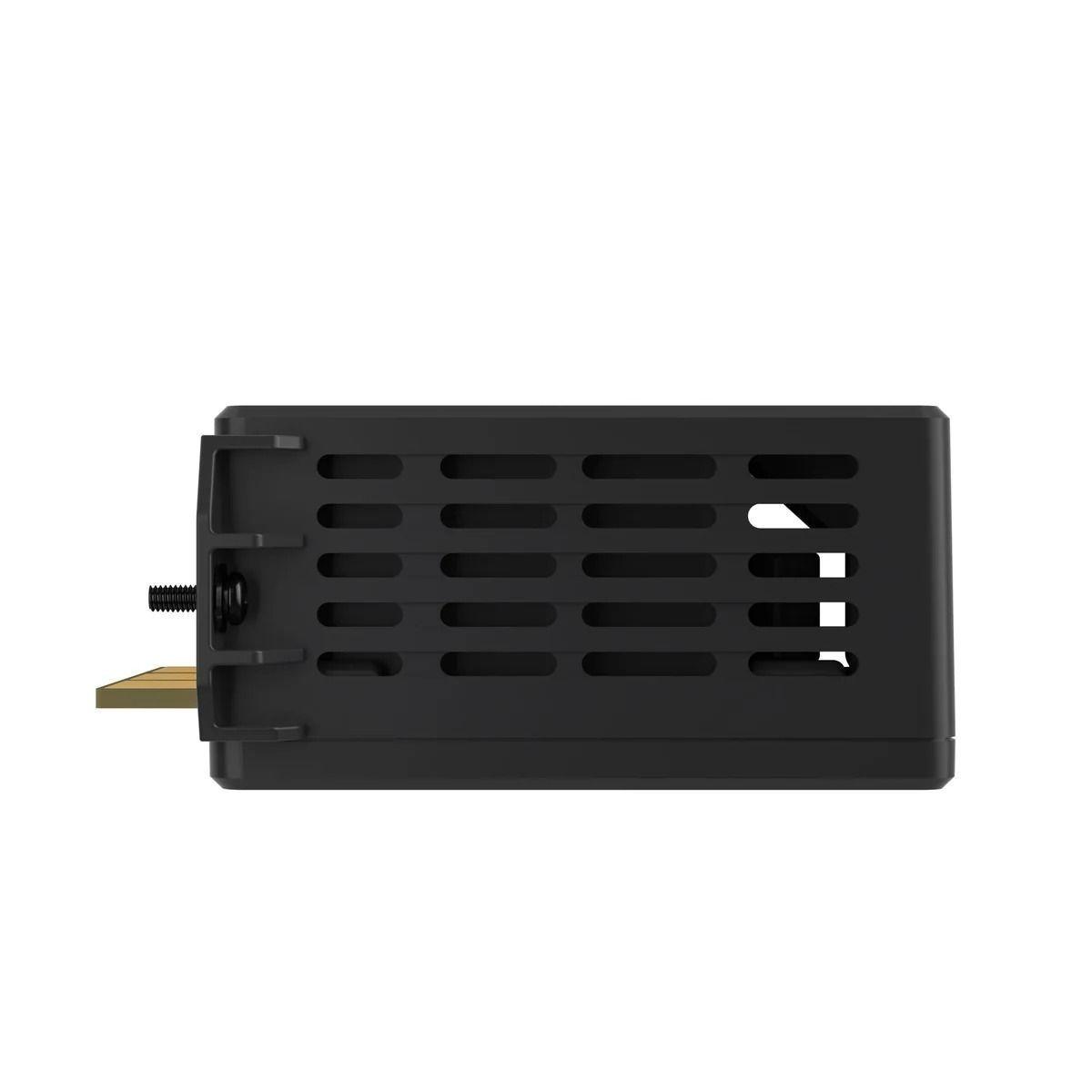

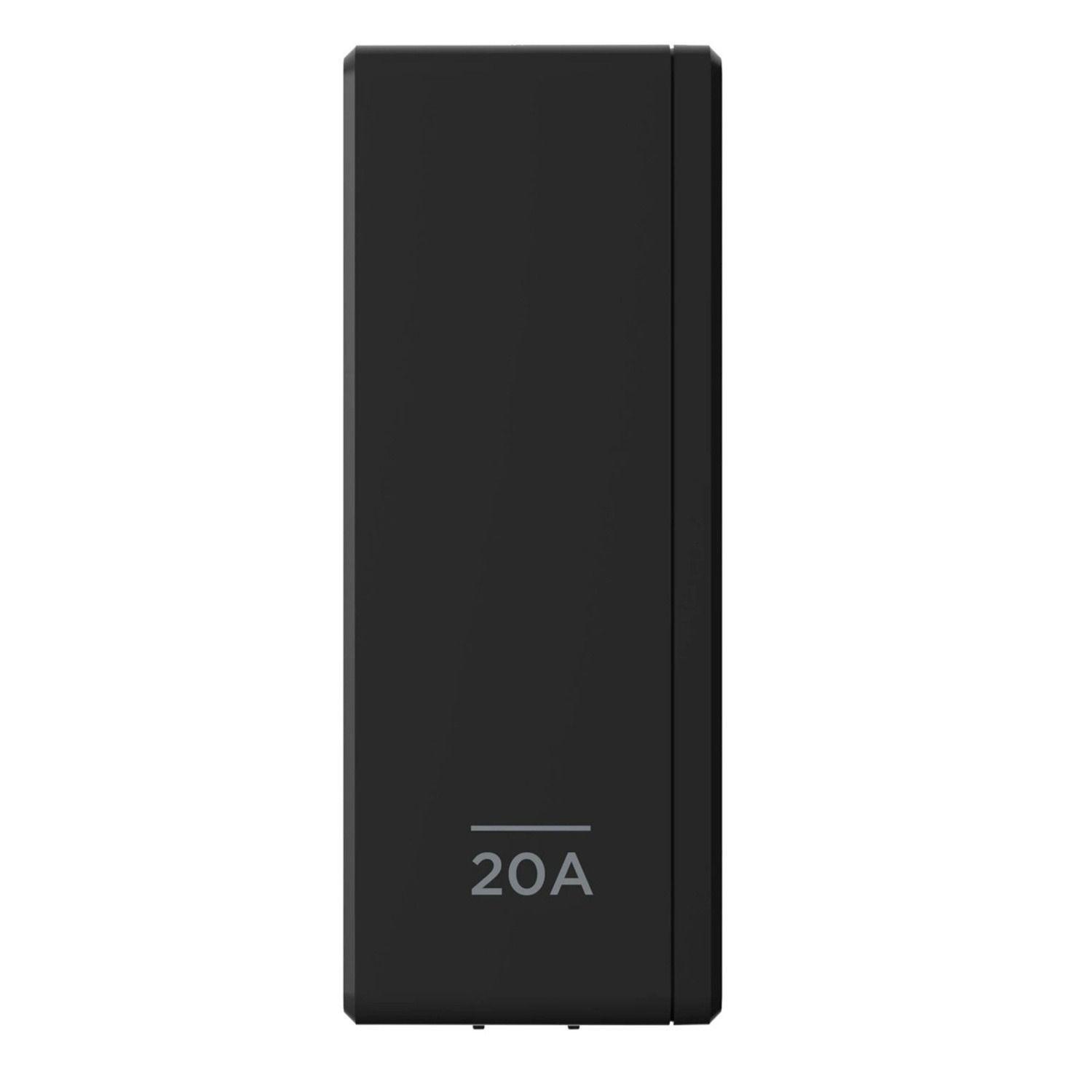

Módulo de Relé EcoFlow 20 A
El Módulo de Relé EcoFlow de 20 A está diseñado para instalarse en el Panel inteligente EcoFlow Smart Home. Permite controlar un circuito eléctrico de la vivienda y cambiar su alimentación entre la red eléctrica y el sistema de respaldo EcoFlow compatible.
Este producto corresponde a una unidad física individual. Internamente, el módulo incorpora dos relés de conmutación y un fusible de protección para el circuito cuando funciona con energía de respaldo.
Características Técnicas
- Tipo de producto: Módulo físico de relé para Panel inteligente EcoFlow Smart Home
- Cantidad incluida: 1 módulo físico
- Corriente nominal: 20 A
- Corriente continua de referencia: 16 A, equivalente al 80 % de la capacidad nominal
- Función: Control y cambio de alimentación de un circuito eléctrico
- Componentes internos: Dos relés de conmutación y un fusible de protección
- Protección: Fusible contra sobrecorriente durante el funcionamiento con energía de respaldo
- Instalación: Interior del Panel inteligente EcoFlow Smart Home
- Reemplazo: Puede reemplazarse de forma individual, sin cambiar los demás módulos
- Uso: Residencial
Ventajas
- Permite reemplazar un módulo de relé instalado en el Panel inteligente EcoFlow Smart Home.
- Facilita el control de un circuito eléctrico de la vivienda.
- Permite cambiar la alimentación entre la red eléctrica y la energía de respaldo EcoFlow.
- Integra internamente dos relés de conmutación en una sola unidad física.
- Incluye un fusible de protección para el funcionamiento con energía de respaldo.
- Puede reemplazarse individualmente cuando el módulo presenta una falla.
Compatibilidad
- Panel inteligente EcoFlow Smart Home compatible con módulos de 20 A.
- Sistemas de respaldo con estaciones de energía EcoFlow DELTA Pro conectadas al Panel inteligente Smart Home.
- El módulo debe utilizarse en un circuito protegido por un disyuntor de 20 A.
- Los circuitos 5 al 10 del Panel inteligente Smart Home tienen una capacidad máxima de 20 A.
Recomendaciones de Instalación
- La instalación debe realizarla un electricista autorizado.
- La capacidad del módulo debe coincidir con la capacidad del disyuntor que protege el circuito en el tablero eléctrico.
- El cableado del circuito debe ser adecuado para la corriente correspondiente.
- El Panel inteligente Smart Home debe estar completamente sin energía antes de instalar o cambiar el módulo.
- No se debe retirar ni desconectar el módulo mientras el Panel inteligente Smart Home esté energizado.
- No conecte el módulo a un circuito protegido por un disyuntor de mayor capacidad.
- Los circuitos 1 al 4 del Panel inteligente Smart Home admiten hasta 30 A y los circuitos 5 al 10 admiten hasta 20 A.
Contenido del Paquete
- 1 x Módulo físico de Relé EcoFlow de 20 A.
El Módulo de Relé EcoFlow de 20 A es una unidad física individual diseñada para reemplazar o configurar un circuito del Panel inteligente EcoFlow Smart Home. Su diseño interno incorpora dos relés de conmutación y un fusible de protección para administrar la alimentación desde la red eléctrica o desde un sistema de respaldo EcoFlow compatible.
Importante: Verifique la compatibilidad del módulo con la versión exacta de su Panel inteligente EcoFlow Smart Home antes de comprar. La instalación debe realizarla un profesional autorizado.
