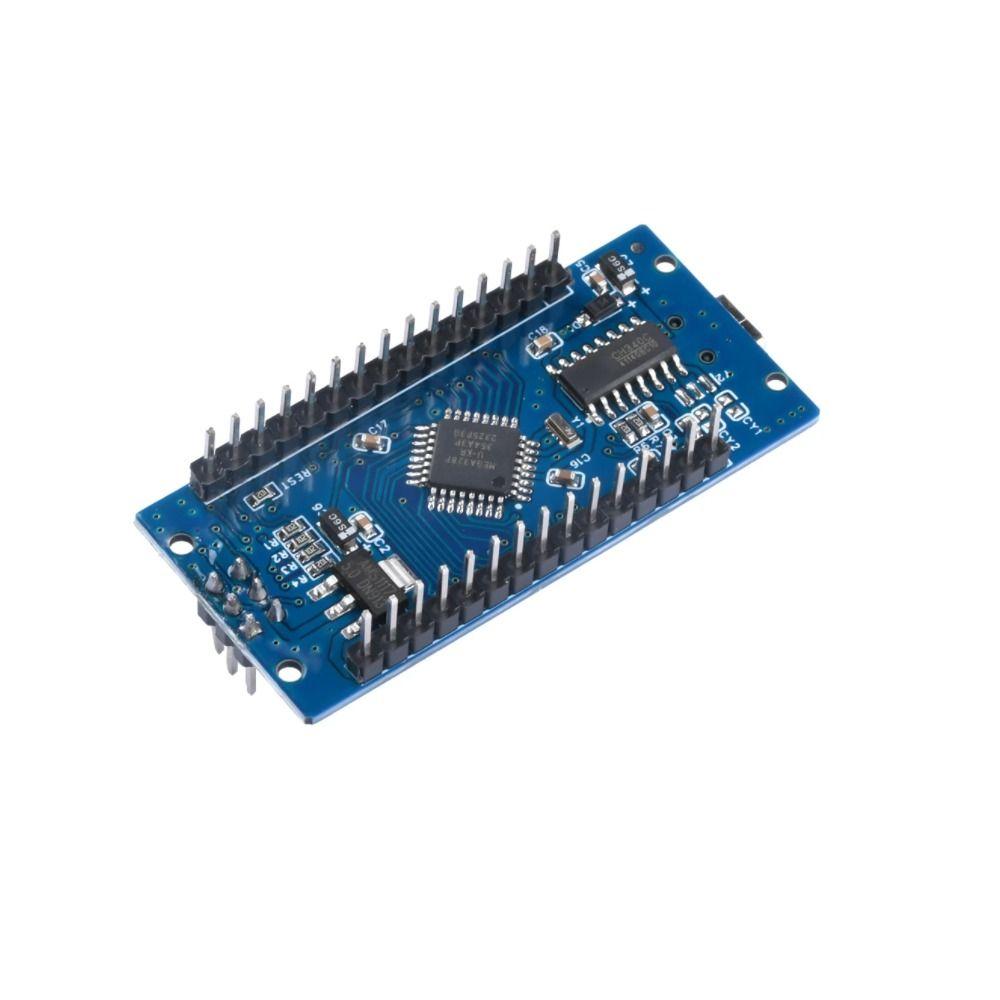

La Placa de desarrollo en la placa base Nano V3.0 original actualizada con una pantalla OLED de 0,91 pulgadas, resolución de hasta 128*32, el chip de control principal usando ATmega328P, el chip de serie usando CH340C, el programa de visualización de prueba del módulo se ha escrito en el firmware, Se puede usar para conectarlo a la conexión USB al ordenador, respectivamente: Interfaz MINI USB, interfaz Micro USB, interfaz USB tipo C. Interfaz, interfaz USB tipo C, se pueden seleccionar tres interfaces, la misma función.
Características:
El producto utiliza material PCB de alta calidad, rendimiento estable, garantía de calidad
Productos en la placa base original Nano V3.0 actualizados con pantalla OLED de 0,91 pulgadas, Resolución 128*32, más conveniente y más claro de usar
Chip de control principal: ATmega328P, Chip serie: CH340C
Opciones de interfaz de producto diversificadas, tres opcionales: Interfaz MINI USB, interfaz Micro USB, interfaz USB tipo C
El programa de visualización de prueba del módulo se ha escrito en el firmware, obténgalo después de insertar la conexión USB en el ordenador.
Parámetro:
1,12 puertos Digitales de Entrada/Salida,
2,8 puertos de entrada analógicos,
3,1 pares de puertos transceptores serie de nivel TTL RX/TX
4,6 puertos PWM, D3, D5, D6,D9,D10,D11
5. Usando el microcontrolador Atmega328p
6. Admite descarga USB y fuente de alimentación
7. Admite fuente de alimentación de CC de 30 cm.
8. Admite descarga de ISP
Conexión
1. Acceso a la computadora USB para identificar el puerto, el módulo muestra datos, la luz indicadora TX y POW está siempre encendida
2. Abra el asistente de puerto serie, seleccione los parámetros correspondientes y abra el puerto COM, la ventana recibe datos, abra el puerto serie cuando se retire la primera línea de la pantalla OLED BOOT Time.
3. Envíe el comando AT a través del asistente de serie, TX apague la luz, la luz RX parpadea una vez, la luz D13 es corta una vez, la pantalla OLED muestra AT-OK y luego toda la pantalla blanca, y luego volver a la interfaz de datos de la pantalla, la luz indicadora vuelve a TX y POW está siempre encendida.
